Hi zusammen,

ich hab da ein nicht logisches Problem mit den Netzwerksetting der Telefone.
Aber erst mal zu den Detail:
1 Switch, welcher über einen Trunk 3 VLANS bekommt:
vlan 1 192.168.200.x
vlan 100 192.168.201.x
Vlan 200 192.168.0.x

Im switch wird vlan 200 als untagged an den ports gelegt, und vlan 1 und 100 als tagged.
Ohne Telefone haben die PC über Vlan 200 die Verbindung zum LAN.
Wenn die Telefone (vlan100) dazwischen kommen, verbinden sich die Telefone über das vlan 100 sich zu der Mitel TK (SMBC), allerdings danach haben die PC (sind über die PC Buchse am Telefon angeschlossen)danach keinen kontakt mehr zum LAN (vlan200).
Im Telefon ist der PC Port auf vlan1, was meiner Meinung nach auch ok ist, da das vlan 200 untagged ist. Hatte auch probiert, den PC Port testweise auf vlan 200 zu stellen, allerdings auch ohne erfolg.

Hat da jemand eine Idee ?

Gruss
Ralf


Rangierdraht

Mitglied
Mitglied seit
28 Mrz 2006
Beiträge
421
Punkte für Reaktionen
32
Punkte
28
Hast du die VLAN Einstellungen beim Telefon gemacht?





Bild gemäß Boardregeln als Vorschaubild eingebunden by stoney

Zuletzt bearbeitet von einem Moderator:

dg2drf

Mitglied
Mitglied seit
1 Mai 2018
Beiträge
300
Punkte für Reaktionen
18
Punkte
18
@Rangierdraht : Das habe ich.
Da steht auf Vlan Id das vlan 100 drin, auf Vlan PC ID habe ich es mit 1 und 200 Versucht. IM Telefon ist auch pass-thru aktiviert.


adm888

Neuer User
Mitglied seit
26 Okt 2021
Beiträge
3
Punkte für Reaktionen
0
Punkte
1
Wir haben ein sehr ähnliches Setup, ich beschreibe mal wie wir es machen, vielleicht hilft das:
VLAN 200 (PC / Daten-VLAN) > untagged
VLAN 100 (Voice-VLAN) > tagged*

*mit Option 'voice' (Aruba / HPe Switche)
Voice VLAN.png

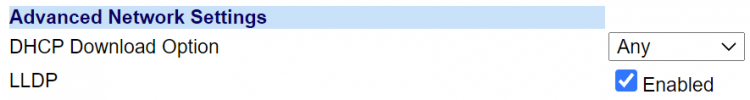

Auf den Telefonen (Mitel 6869i) aktivieren wir dann lediglich LLDP-MED. So platzieren sich die Telefone automatisch im Voice VLAN ohne ein VLAN Tag eintragen zu müssen. Die PCs, die 'hinter dem Telefon' hängen, landen im anderen VLAN.
2021-10-26 15_18_55-Mitel 6869i.png

Zuletzt bearbeitet:

dg2drf

Mitglied
Mitglied seit
1 Mai 2018
Beiträge
300
Punkte für Reaktionen
18
Punkte
18
@adm888 : Sieht im Switch ähnlich aus, nur das es ein HP Procurve 1816G ist. Bei diesem gibt es keinen direkten Voice Eintrag, geht dort nur mit Tag bzw. untag auf den Ports.
