VPN Verbindung zu Fritzbox VPN scheitert trotz öffentlicher IP

[RudolfRenntier]

Hallo,

ich hoffe ich habe ins richtige Forum gepostet, sonst bitte gerne Threat verschieben.

Ich möchte eine VPN Verbindung zu einer Fritzbox aufbauen. Nachdem ich herausgefunden habe, dass man den APN auf internet.t-d1.de ändern muss um eine öffentliche IP zu erhalten kann ich auch die Weboberfläche der Fritzbox über die https://xxxxxxyyyyyyzzzzz..myfritz.net:49927/ erreichen.
Ein ping an /xxxxxxyyyyyyzzzzz..myfritz.net scheitert aber und eine VPN Verbindung über Fritz!Fernzugang ebenfalls. Den Fernzugang habe ich bereits einige Mal mittels des Fritz!Fernzugang einrichten Assistenten gemacht und bin recht überzeugt das die Configs stimmen und es an der Erreichbarkeit der Box nach außen hin liegt.

Oder woran kann das liegen. Hat jmd. einen Ansatzpunkt für mich?



[PeterPawn]

den APN auf internet.t-d1.de ändern

Der Zusammenhang ist nur schwer zu verstehen für den Leser ... es sei denn, die FRITZ!Box (!) ist diejenige, die nur über das Mobilfunknetz erreichbar ist. Ansonsten reicht es tatsächlich aus, wenn die FRITZ!Box eine öffentlich erreichbare IPv4-Adresse hat und das mobile Gerät irgendwie mit IPv4-Gegenstellen im Internet kommunizieren kann - egal, ob es selbst eine öffentliche IPv4-Adresse hat oder nur über irgendwelche Gateway-Dienste (dazu gehört dann auch ein AFTR-Gateway bei Verwendung von IPv6) andere Dienste erreichen könnte.

Wenn tatsächlich das GUI der Box (von demselben Gerät aus) abrufbar ist, dann liegt es gewiß nicht an der Erreichbarkeit der FRITZ!Box (oder vielleicht in einem von tausend Fällen), sondern doch eher an der verwendeten Konfiguration und/oder am verwendeten Client. Dazu steht in #1 aber praktisch nichts ... die Verwendung von Konfigurationsdateien, die mit "FRITZ!Fernzugang konfigurieren" erstellt wurden, läßt ja eher auf irgendein Windows-System als Client schließen und da dürfte viel eher der Hase im Pfeffer liegen. Wobei man das auch ganz leicht herausbekommen kann, indem man dasselbe einfach mal gegen eine FRITZ!Box testet, bei der andere Clients (z.B. die von irgendwelchen Tablets oder Smartphones) nachweislich funktionieren - das wäre natürlich auch ein denkbarer Test mit der eigenen FRITZ!Box. Denn wenn die dann funktionieren sollte, ist der Schluß, daß es doch am Client liegt, kaum noch von der Hand zu weisen.

PS: Ich hoffe auch, daß von diesem "Gesprächsfaden" (engl. "thread") keine wirkliche Bedrohung (engl. "threat") für Dein VPN ausgeht - aber das nur am Rande und als "Stilblüte".



[KunterBunter]

Den Fernzugang habe ich bereits einige Mal mittels des Fritz!Fernzugang einrichten Assistenten gemacht und bin recht überzeugt das die Configs stimmen

Dann solltest du alle diese Configs löschen. Es gibt keinen "Fritz!Fernzugang einrichten Assistenten" in der Fritzbox.



[Micha0815]

bin recht überzeugt das die Configs stimmen

In leicht anonymisierter Form hier angehängt, könntest Du auch den Rest der hier mitlesenden gleichfalls überzeugen. Da ich mittels APN internet.t-d1.de eine dauerhafte Lan2Lan VPN-Verbindung am laufen habe und dazu einen Android-Client, muss meine config wohl überzeugender sein
Anderseits ist es ein Test-APN, der u.U. nicht allerortens funktioniert.
LG



[RudolfRenntier]

Danke für die schnellen Antworten.

Der Zusammenhang ist nur schwer zu verstehen für den Leser

Es tut mir leid wenn ich den Zusammenhang schlecht ausgedrückt habe. Ich werde versuchen es klarer zu machen. Folgende Situation:

A) Fritz!Box 7590 mit Congstar Karte und öffentlicher (37.xxx) IP, welche ich über den "Test APN" internet.t-d1.de erhalten habe mit erreichbarer Web-Oberfläche.
B) Windows Klient mit Windows 10 + Fernzugang Software von AVM auf der ich mit der Fernzugang Assistent von AVM Config-Dateien erstellt und in die Box bzw. die Fernzugang Software eingespielt habe

Es gibt keinen "Fritz!Fernzugang einrichten Assistenten" in der Fritzbox

Der Assistent ist auch von AVM kann hier https://avm.de/service/vpn/uebersicht/ heruntergeladen werden.

Config für die Fitz!Box:

In leicht anonymisierter Form hier angehängt

Ich hoffe ich habe keine sensiblen Informationen übersehen:

vpncfg {
        connections {
                enabled = yes;
                conn_type = conntype_user;
                name = "[email protected]";
                always_renew = no;
                reject_not_encrypted = no;
                dont_filter_netbios = yes;
                localip = 0.0.0.0;
                local_virtualip = 0.0.0.0;
                remoteip = 0.0.0.0;
                remote_virtualip = 192.168.10.241;
                remoteid {
                        user_fqdn = "[email protected]";
                }
                mode = phase1_mode_aggressive;
                phase1ss = "all/all/all";
                keytype = connkeytype_pre_shared;
                key = "geheim";
                cert_do_server_auth = no;
                use_nat_t = yes;
                use_xauth = no;
                use_cfgmode = no;
                phase2localid {
                        ipnet {
                                ipaddr = 192.168.10.0;
                                mask = 255.255.255.0;
                        }
                }
                phase2remoteid {
                        ipaddr = 192.168.10.241;
                }
                phase2ss = "esp-all-all/ah-none/comp-all/pfs";
                accesslist =
                             "permit ip 192.168.10.0 255.255.255.0 192.168.10.241 255.255.255.255";
        }
        ike_forward_rules = "udp 0.0.0.0:500 0.0.0.0:500",
                            "udp 0.0.0.0:4500 0.0.0.0:4500";
}


// EOF

Config für den Klienten:

version {
        revision = "$Revision: 1.30 $";
        creatversion = "1.1";
}


pwcheck {
}


datapipecfg {
        security = dpsec_quiet;
        icmp {
                ignore_echo_requests = no;
                destunreach_rate {
                        burstfactor = 6;
                        timeout = 1;
                }
                timeexceeded_rate {
                        burstfactor = 6;
                        timeout = 1;
                }
                echoreply_rate {
                        burstfactor = 6;
                        timeout = 1;
                }
        }
        masqtimeouts {
                tcp = 15m;
                tcp_fin = 2m;
                tcp_rst = 3s;
                udp = 5m;
                icmp = 30s;
                got_icmp_error = 15s;
                any = 5m;
                tcp_connect = 6m;
                tcp_listen = 2m;
        }
        ipfwlow {
                input {
                }
                output {
                }
        }
        ipfwhigh {
                input {
                }
                output {
                }
        }
        NAT_T_keepalive_interval = 20;
}


targets {
        policies {
                name = "xxxyyyzzz.myfritz.net";
                connect_on_channelup = no;
                always_renew = no;
                reject_not_encrypted = no;
                dont_filter_netbios = yes;
                localip = 0.0.0.0;
                virtualip = 192.168.10.241;
                remoteip = 0.0.0.0;
                remotehostname = "xxxyyyzzz.myfritz.net";
                localid {
                        user_fqdn = "[email protected]";
                }
                mode = mode_aggressive;
                phase1ss = "all/all/all";
                keytype = keytype_pre_shared;
                key = "geheim";
                cert_do_server_auth = no;
                use_nat_t = yes;
                use_xauth = no;
                use_cfgmode = no;
                phase2localid {
                        ipaddr = 192.168.10.241;
                }
                phase2remoteid {
                        ipnet {
                                ipaddr = 192.168.10.0;
                                mask = 255.255.255.0;
                        }
                }
                phase2ss = "esp-all-all/ah-none/comp-all/pfs";
                accesslist = "permit ip any 192.168.10.0 255.255.255.0";
                wakeupremote = no;
        }
}


policybindings {
}


// EOF

muss meine config wohl überzeugender sein

Vielleicht kannst Du mich mit Deiner leicht anonymisierten Config ja auch überzeugen ?
In dem Fernzugang Assistenten kann man aber auch garnicht so viele Optionen einstellen.

{

daß von diesem "Gesprächsfaden" (engl. "thread") keine wirkliche Bedrohung (engl. "threat") für Dein VPN ausgeht

...ich habe mir erlaubt, den netten typo zu beseitigen..
}



[KunterBunter]

Der Assistent ist auch von AVM kann hier https://avm.de/service/vpn/uebersicht/ heruntergeladen werden.

FRITZ!Box-Fernzugang einrichten​

Version 01.03.00 vom 05.12.2011
Windows 10/8/7/Vista/XP/2000

Den gibt es tatsächlich noch, obwohl er bei einer Fritzbox 7590 noch nie benötigt wurde.



[HabNeFritzbox]

Für das AVM VPN Tool braucht man aber diese Konfigs. Klar geht auch in FB mit Benutzer welcher VPN Rechte hat und dann in Shrewsoft manuell nach Anleitung die Werte zusetzen, leider beides müsig.

Die FB zeigt aber die 37er IP an im Online Monitor?

Unter Sicherheit sind beiden VPN Ports als offen gelistet?

Der Win10 Rechner verwendet anderen Zugang zum Internet welcher NICHT Telekom Mobilfunk ist?



[RudolfRenntier]

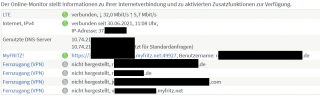

Die FB zeigt aber die 37er IP an im Online Monitor?

[Edit Novize: Riesenbild gemäß der Forumsregeln auf Vorschau verkleinert]

Unter Sicherheit sind beiden VPN Ports als offen gelistet?

Der Win10 Rechner verwendet anderen Zugang zum Internet welcher NICHT Telekom Mobilfunk ist?

An der Frage scheitere ich leider. Wo kann ich das nach schauen, ob die Ports offen sind?

Der Win 10 Rechner verwendet einen Internet Zugang über Glasfaser, allderdings mit NICHT öffentlicher IP.



[KunterBunter]

Wo kann ich das nach schauen, ob die Ports offen sind?



[RudolfRenntier]

Bei mir schaut das so aus: IPv6 fehlt also. Ist das ok?



[HabNeFritzbox]

Ja.



[RudolfRenntier]

schön
aber warum klappt die Verbindung dann einfach nicht?
Gibt es noch einen Ansatzpunkt?

-- Zusammenführung Doppelpost gemäß Boardregeln by stoney

Vielen Dank für eure Mühen! Ich habe den Fehler gefunden. Es war ein Copy-Paste Fehler in der URL und den habe ich dann natürlich bei jedem Versuch wieder mit kopiert und eingefügt.

Danke und Grüße



[PeterPawn]

Und ich wollte schon auf das Netzteil tippen - das hilft ja eigentlich auch immer.
